Sústruhy s PLC grafikou



Popis

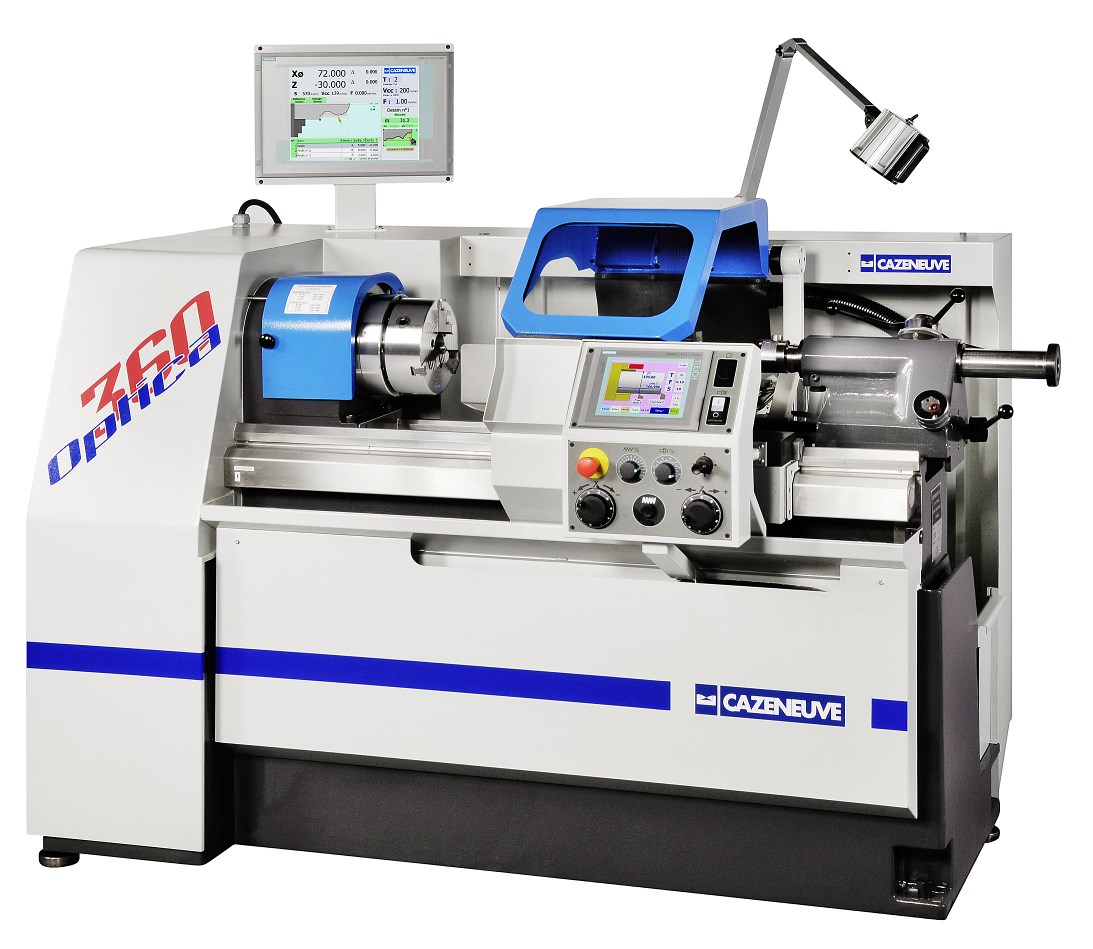

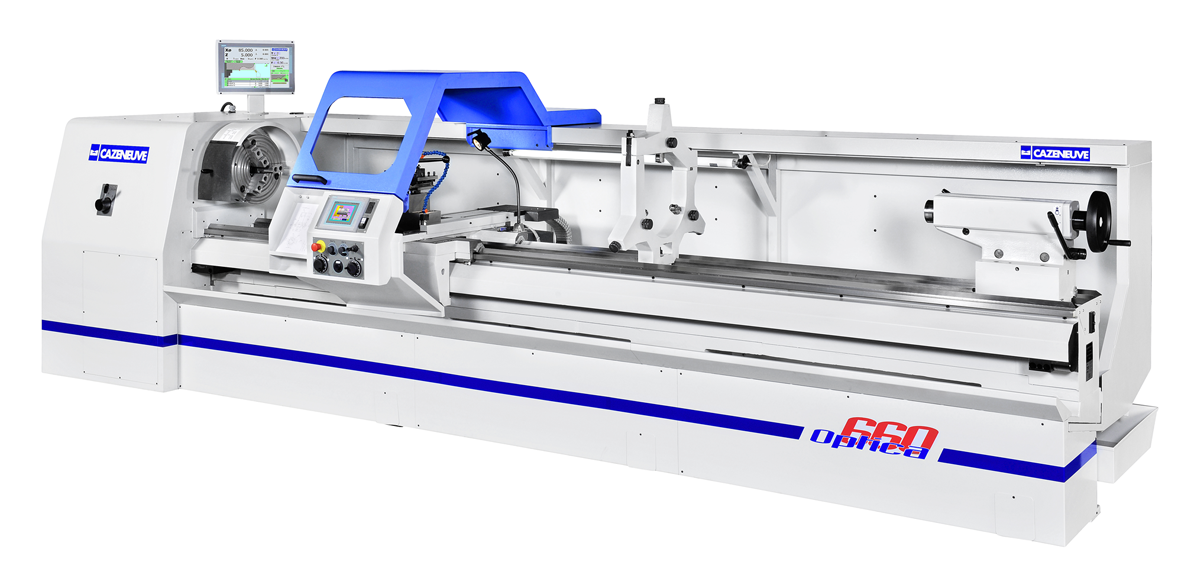

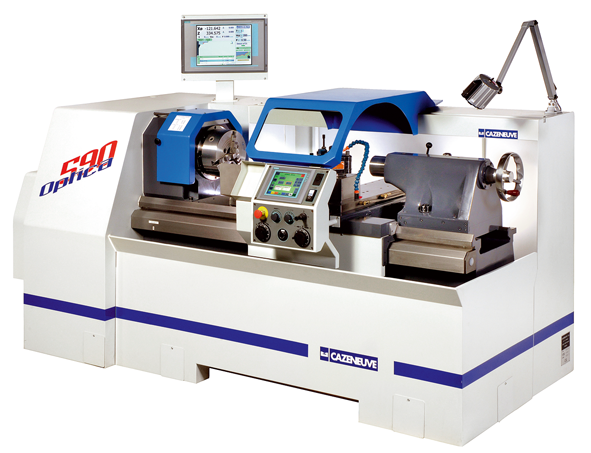

Konvenčný sústruh s automatickými cyklami a dotykovým displejom OPTICA 360, 590, 660 ( Made in France )

Manuálne ovládanie joystickom alebo elektronickými ručnými kolieskami "Z", "X"
Intuitívne, jednoduché ovládanie prostredníctvom dotykového panelu
Podpora automatických cyklov

Konvenčné produkčné sústruhy CAZENEUVE OPTICA sú určené pre všestranné použitie pri rotačnom trieskovom obrábaní v strojárstve. Vo svojej kategórii patrí k najmodernejším a najkvalitnejším strojom s najvyššou úžitkovou hodnotou. Vyznačujú sa tromi možnosťami ovládania, manuálne pomocou dvojsmerného joysticku a elektronických ručných koliesok pre os "Z" a "X" a v automatickom režime s podporou cyklov pre vnútorné a vonkajšie sústruženie všeobecné, automatické sústruženie závitov, drážok, dier atp. Sú najlepšou voľbou pre efektívne, produktívne spracovanie kusových a malých sérií jednoduchých i zložitých dielov.

Voľba automatických cyklov a funkcií sústruhu prebieha prostredníctvom zadávacieho 7" dotykového displeja v obslužnej zóne na posuvnom ovládacom paneli, jednoducho, intuitívne a veľmi komfortne. Prevádzkové údaje, hodnoty, vizualizáciu cyklov zobrazuje informačný 19 "displej v zornom poli obsluhy. Krytovanie sústruhu umožňuje prevádzku ako v klasickom manuálnom ručnom režime, kedy je otvorený a aretovaný do úrovne skľučovadla, tak v automatickom režime, kedy je úplne uzavretý.

Obsluhu sústruhu bezpečne zvládne aj osoba so základnými znalosťami a skúsenosťami so sústružením, rovnako ako skúsený operátor maximálne využije inštalované automatické programové cykly a SW užívateľskú podporu.

Konštrukcia sústruhu, spracovanie, ovládanie a výbava sú podriadené a pripravené splniť najvyššie ciele pre najnáročnejších užívateľov.

Ich typickými vlastnosťami sú univerzálnosť, jednoduchosť, komfortná obsluha, spoľahlivosť a veľmi nízke servisné nároky.



Opis štandardného prevedenia stroja, dokumentácia, služby

  • OPTICA - výnimočný, výkonný konvenčný sústruh s mimoriadnym rozsahom využitia
  • Jednoduchá obsluha s podporou PLC SIEMENS a SW OPTICA
  • Tri ovládacie módy
        -Manuálne pomocou dvojsmerného joysticku os "Z" a "X"
        -Manuálne pomocou elektronických ručných koliesok osí "Z a" X "
        -V automatických prednastavených operačných cykloch hrubovanie, dokončovanie, sústruženie vnútorné,     vonkajšie, závitovanie, opravy závitov, zápichy, tvarové drážky, zrazenie hrán, sústruženie tvarov pomocou   vizualizácie jednoduchou skladbou dráhových elementov (priamy, kužeľ, rádius, zrazenie atp.) v súradniciach v   grafickom dialógu
  • Celoliatinová naddimenzovaná konštrukcia kľúčových funkčných skupín odolná proti záťaži a vibráciám
  • Monobloková konštrukcia vreteníka, vreteno uložené v 5 ložiskových dráhach s doživotnou mazacou náplňou
  • Motor vretena SIEMENS 11/20 kW so zvýšeným krútiacim momentom 220 Nm
  •  Bezpečnostné funkcie zastavenia vretena
  •  Lôžko so šírkou 330 mm (OPTICA 360) opatrené 1 "V" vodiacou plochou 60 ° a opornou plochou pre suport a 1 "V" vodiacou plochou a opornou plochou pre koník
  • Lôžko so šírkou 440 mm (OPTICA 590,660) opatrené 2 "V" vodiacimi plochami 60 ° a opornou plochou pre suport a 1 "V" vodiacou plochou a opornou plochou pre koník .
  • Všetky vodiace plochy sú indukčne kalené a brúsené, protiplochy sú ručne zaškrábané.
  • Guličkové skrutky posuvovej kinematiky pozdĺžneho suportu Ø40 a priečneho suportu Ø20
  • Priečny suport osadený upínacím systémom Multifix B
  • Manuálne posuvný koník s výsuvnou pinolou
  • Automatický mazací systém klzných vedení, guličkových skrutiek
  • Ergonomický, pozdĺžne posuvný ovládací panel so spodným zavesením
  • Farebný dotykový displej 7 "pre ovládanie funkcií sústruhu, joystick a elektronické ručné koliesko
  • Samostatný informačný displej 19 "zobrazujúci prevádzkové údaje a grafickú simuláciu
  • Vonkajšie pohyblivé prívody na stroji riešené pomocou flexibilných káblových nosičov
  • Bezpečnostné funkcie stroja ovládané bezpečnostným modulom SCHNEIDER PREVENT
  • Chladiaci systém vonkajšieho chladenia nástroja kvapalinou
  • Externá zberná nádrž na kvapalinu
  • Posuvný kryt proti trieskam s elektrickým bezpečnostným blokovaním spĺňajúce CE normy
  • Tri aretované polohy krytu
        - zatvorené pre prevádzku v automatickom cykle,
        - čiastočne otvorené pre ručnú prevádzku joystickom alebo elektronickými ručnými kolieskami
        - úplne otvorené pre manipuláciu v pracovnom priestore
  • Prachotesná elektrická skriňa s ventiláciou
  • Elektrovýbava na báze značkových komponentov Schneider, Siemens, Balluff atp.
  • Halogénové osvetlenie pracovného priestoru
  • Prevedenie elektro pripojenia 3 x 230 V / 400 V, 50 Hz
  • Farebné prevedenie RAL 5000/7035
  • Inštalačné skrutky a podložky
  • Set náradie pre obsluhu a údržbu
  • Návod na obsluhu a údržbu vrátane náhradných dielov CZ
  • Eektroschéma CZ
  • Východiskové elektrorevízie stroje CZ
  • Protokol presnosti CZ
  • CE osvedčenie

Popis funkcií PLC riadenia

  • Farebný dotykový zadávací a riadiací displej 7 "
  • Farebný zobrazovací displej 19 "
  • Integrovaná funkcia CCS - konštantná rezná rýchlosť
  • Funkcia indexácia vretena
  • Pamäť 99 nástrojov
  • Automatické cykly pre hrubovanie a dokončovanie
  • Sústruženie vnútorné, vonkajšie, čelné, priame, kužeľ, zápich, zrazenie, tvarové drážky, závit, opravy závitov,
  • Tvorba individuálnych cyklov pre sústruženie tvarov pomocou dráhových elementov
  • Kompatibilný s dxf formátom
  • USB a ETHERNET kompatibilné
  • Možnosť externej tvorby cyklov na PC v OPTICA DRAW

Opcie

Štandardné vyhotovenie

  • 3-čeľusťové ručné skľučovadlo D 215 mm s tvrdými čeľusťami, šírka lôžka 330 mm
  • Systém OPTICA SIEMENS 840 Dsl MICROBOX CNC s 19 "farebným displejom a dotykovým ovládacím panelom
  • Rýchlovýmenná hlava MULTIFIX B s 2 držiakmi nástrojov BD 25 120

Ručný koník MT4 s antikolíznym systémom

Príslušenstvo-Opcie

Skľučovadla

  • Sada troch mäkkých čeľustí pre 3-čeľusťové skľučovadlo
  • Sada troch tvrdých čeľustí pre 3-čeľusťové skľučovadlo - vonkajšie upínanie
  • Sada troch tvrdých čeľustí pre 3-čeľusťové skľučovadlo - vnútorné upínanie
  • 3-čeľusťové skľučovadlo Ø 215 mm - A1-6 "- s profesionálnymi čeľusťami + 1 sada obojstranných tvrdých čeľustí
  • Sada troch mäkkých čeľustí pre 3-čeľusťové skľučovadlo Ø 215 mm s profesionálnymi čeľusťami
  • Extra Sada 3 profesionálnych čeľustí pre 3-čeľusťové skľučovadlo Ø215 mm
  • Klieštinové upínanie typ F48, rozsah Ø 3 až 42 mm, rýchle upnutie kľúčom alebo pákou
  • Klieštiny typ F48 Ø 3 až 42 mm (jednotková cena)
  • Klieštinové upínanie typ B32 - upínanie kľúčom
  • Klieštinové upínanie typ W25 - upínanie kľúčom
  • Klieštiny typ B32 alebo W25 (jednotková cena)
  • Vreteno koncový doraz (54 mm priemer otvoru)

    Hlava MULTIFIX

  • Extra zadná hlava MULTIFIX B (s adaptáciou)
  • Adaptácia so základovou doskou pre zadnú hlavu MULTIFIX B (bez hlavy)
  • BD 25 120 priamy držiak nástrojov pre hlavu MULTIFIX B
  • BH 32 130 tyčový držiak pre hlavu MULTIFIX B
  • BJ 40 120 puzdrový držiak pre hlavu MULTIFIX B
  • Puzdro Ø 40 mm (MT2 alebo MT3 alebo MT4) pre BJ 40 120 puzdrový držiak

    Hlava PARAT

  • Štvor-polohová hlava PARAT RD 2 (s adaptáciou)
  • WD 2/25 priamy držiak nástrojov pre hlavu PARAT RD 2
  • WDPL 2/25 tyčový držiak pre hlavu PARAT RD2
  • WB 2/40 puzdrový držiak pre hlavu PARAT RD 2
  • Puzdro Ø 40 mm (MT3 alebo MT4) pre WB 2/40 puzdrový držiak

    Koník

  • Koník s automatickým výsuvom pinoly Ø 60 mm, výsuv 180mm + 1 MT4 / MT5 ...... (náhrada štandartného koníka)
  • Hrot MT5 / MT4 pre koníka s automatickým výsuvom pinoly
  • Hrot MT4 pevný stred
  • Hrot MT5 pevný stred
  • Presný otočný hrot MT4
  • Presný otočný hrot MT4

    Lunety

  • Pevná luneta (reverzibilné pevné a rolovacie podložky) - rozsah Ø 10 až 150 mm
  • Pohyblivá luneta - rozsah Ø 10 až 47 mm

    Rôzne

  • Sada 3 softvérov pre spracovanie a kreslenie v DXF formáte: OPTICA DRAW, ISO 2 OPTICA, CAD READER
  • Sada 2 softvérov pre čítanie súborov v DXF formáte: CAD READER a ISO TO OPTICA
  • Špeciálna farba (cena za farbu) - dlhší dodací termín
  • Klimatizácia
  • Diaľkové ovládanie
  • Nádoba na triesky z nerezovej ocele



Základné technické parametre



Špecifikácia Jednotky Rada
OPTICA 360 OPTICA 590  OPTICA 660
Točný priemer nad lôžkom mm 390 583 660
Točný priemer nad lôžkom bez mostíka mm - - -
Točný priemer nad supportom mm 200 300 370
Točná dĺžka mm 700 1100,18 2000-6000
Šírka lože mm 330 440 440
Vreteno
Zakončenie vretena - DIN 55026 A1-6/ A2-8* D1-8
Kužeľ vo vretene - MT 6 MT 7
Priemer skľučovadla mm 200 250 315
Vŕtanie vretena štandard mm 54 80 105
Otáčky vretena Ot/min 1.10.3000
Výkon motora vretena kW 11/20 S1/S6 25%
Posuvy
Pozdĺžny posuv mm 610 950, 1710* 1980-5980*
Priečny posuv mm 180 255 350
Posuvové skrutky priemer/stúpanie mm Z 32/5 X 20/5 ? ?
Koník
Kužeľ pinoly koníka - MT 4 MT 5 MT 5
Výsuv pinoly mm 140 165 200
Priemer pinoly mm 60 100 100
 Nástrojová hlava   MULTIFIX B MULTIFIX C MULTIFIX C
Rozmer držiaku nástroja  mm  20x20  25x25  25x25
Ďalšie údaje
Rozmery stroja – dĺžka [mm] mm 1950 2860/3620 4000-8000
-šírka mm 1386 1400 2100
- výška mm 1818 1830 2012
Hmotnosť stroja [kg] kg 2000 2500/2800* 4500-8500
Poznámka: Hodnoty sa môžu líšiť podľa výbavy stroja, zmeny vyhradené * pozri opcie





Príklady niekoľkých hlavných dráhových elementov pre tvorbu cyklu pre sústruženie tvarov





Zaoblenie





Príklady zložitejších prednastavených cyklov
