Frézky produkčné konvenčné
Popis
Sú určené pre všestranné použitie pri nerotačnom trieskovom obrábaní v strojárstve. Spĺňajú najvyššie nároky a požiadavky kladené na súčasné výkonové frézovacie stroje. Vynikajú svojou presnosťou, tuhosťou, stabilitou a odolnosťou proti vibráciám. Vyhovujú najmä pri výkonových, silových frézovacích a vŕtacích operáciách.
|
Frézky univerzálne |
Frézky vertikálne |
Frézky horizontálne |
|||
|
FTU 1000 |
FTU 1600 |
FTV 1000 |
FTV 1600 |
FTH 1000 |
FTH 1600 |
|
FTU 1250 |
FTU 2000 |
FTV 1250 |
FTV 1600 |
FTH 1250 |
FTH 2000 |
|
FTU 1500 |
|
FTV 1500 |
|
FTH 1500 |
|
Konvenčné produkčné frézky rad

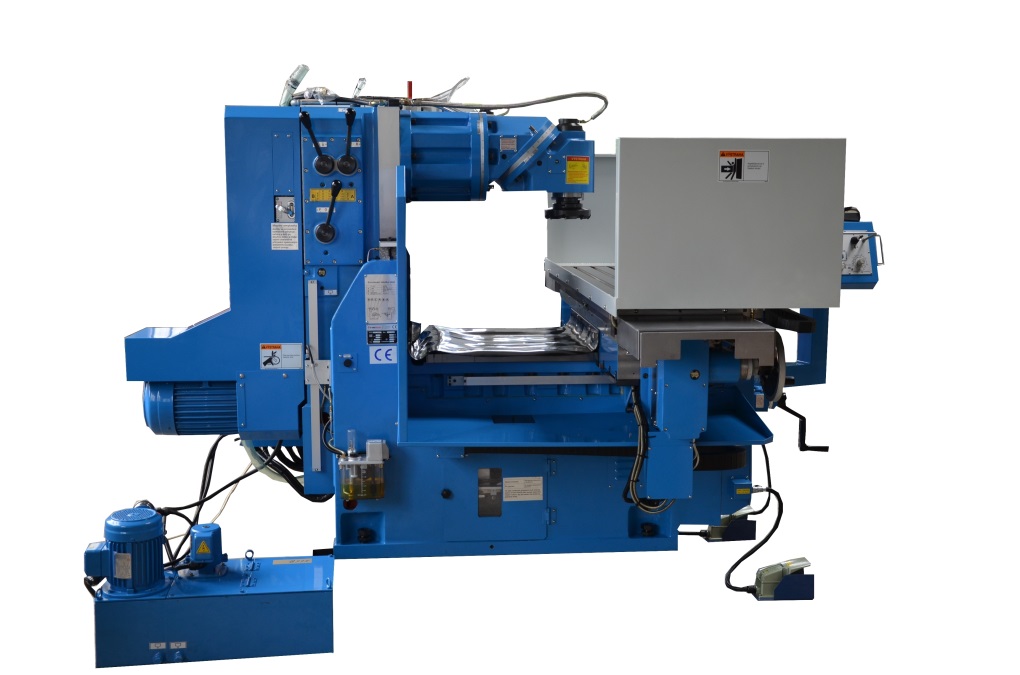

FTU univerzálne
FTV vertikálne

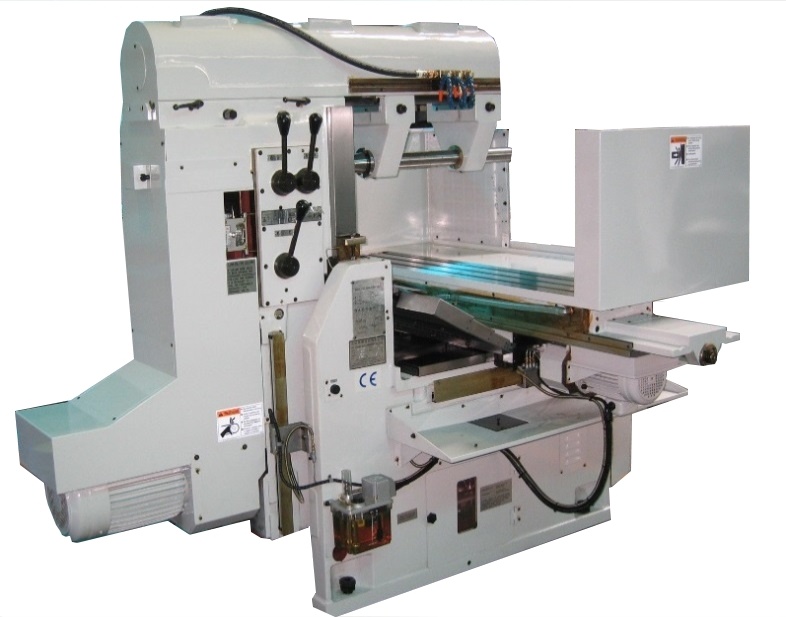

FTH horizontálne
sú určené pre všestranné použitie pri nerotačnom trieskovom obrábaní v strojárstve. Spĺňajú najvyššie nároky a požiadavky kladené na súčasné výkonové frézovacie stroje. Vynikajú svojou presnosťou, tuhosťou, stabilitou a odolnosťou proti vibráciám. Vyhovujú najmä pri výkonových, silových frézovacích a vŕtacích operáciách. Úžitkovú hodnotu frézok zvyšuje duplicitné ovládanie všetkých posuvov, manuálne aj elektronicky, veľmi komfortne, pomocou dvoch joystickov s plynulou voľbou rýchlosti. Ich úžitkovú hodnotu ďalej zvyšuje rozsiahly program opcií a zvláštneho príslušenstva. Ich typickou vlastnosťou sú nízke servisné nároky.
ŠPECIFIKÁCIA
- Ložové prevedenie, zvislé výsuvné šmýkadlo, konštantné gravitačné namáhanie
- Univerzálna frézovacia hlava nastaviteľná ± 180 °
- - prevedenie FTU
- Vertikálna frézovacia hlava - prevedenie FTV
- Horizontálne podperné rameno s ložiskami, dlhý frézovací tŕň - prevedenie FTH
- Kalené plochy klzného vedenia X,Y,Z
- Protiplochy opatrené klznou hmotou pre elimináciu slip efektu
- Duplicitné ovládanie posuvov, manuálne aj elektronické ovládanie pomocou dvoch joystickov X,Y a Z
- Presné guľôčkové skrutky v osiach X,Y,Z
- Plynule riaditeľné posuvy X,Y,Z samostatnými pohonmi s nastaviteľným plynulým riadením rýchlosti
- Funkcia "mikroposuv" pre nájazd , nastavovanie
- Ovládanie a funkcie stroja riadené kompaktnou PLC jednotkou
- Chladiaci systém vonkajšieho chladenia nástroja kvapalinou s externou nádržou
- Hydraulické uvoľňovanie nástrojov s elektrickým ručným i nožným ovládaním
- Kompletné krytovanie vodiacich plôch teleskopickými krytmi
| Model | Jednotky | FTU 1000 FTV 1000 FTH 1000 |
FTU 1250 FTV 1250 FTH 1250 |
FTU 1500 FTV 1500 FTH 1500 |
FTU 1600 FTV 1600 FTH 1600 |
FTU 2000 FTV 2000 FTH 2000 |
| POSUVY | ||||||
| Posuv v osi X | mm | 1000 | 1250 1500* 1600* |
1500 1600* |
1600 | 2000 |
| Posuv v osi Y | mm | 380 540* |
540 | 650 700* |
710 750* |
710 750* |
| Posuv v osi Z | mm | 430 470* |
470 550* |
470 550* |
710 | 710 |
| Výška stola od podlahy | mm | 980 | 980 | 980 | 860 | 910 |
| STÔL | ||||||
| Rozmery stola | mm | 1500x360* | 1800x400 1800x500* |
1800x500 1800x600* |
2200x540 | 2600x600 |
| Maximálne zaťaženie stola | kg | 800 | 1000 1250* |
1000 1250* |
1500 2000* |
2000 2500* |
| Šírka T-drážiek x počet x rozteč | mm | 18x4x80 | 18x4x80 18x5x80* |
18x5x80 18x6x80* |
18x6x80 | 18x5x100 |
| VRETENO | ||||||
| Maximálne otáčky | ot/min/počet stupňov | 40-1750/12 40-2000/12* 40-2500∞* |
40-1750/12 40-2000/12* 40-2500∞* |
40-1750/12 40-2000* 40-2500∞* |
1500/8 | 1500/8 |
| Upínací kužeľ | ISO | ISO 50 | ISO 50 | ISO 50 | ISO 50 | ISO 50 |
| Motor vretena | kW | 7,5 11* |
7,5 11* 15* |
7,5 11* 15* |
11 15* 18,5* |
15 18,5* |
| Krútiaci moment vretena max. | Nm | 800 | 800 1100* 1400* |
800 1100* 1400* |
1100 1400* 1700* |
1400 1700* |
| RÝCHLOPOSUV, PRACOVNÝ POSUV | ||||||
| Rýchlo-posuv osi X | m/min | 2 | 2 | 2 | 2 | 2 |
| Rýchlo-posuv osi Y | m/min | 2 | 2 | 2 | 2 | 2 |
| Rýchlo-posuv osi Z | m/min | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
| Pracovný posuv v osiach X,Y a Z | mm/min | Plynule min. 20 mm/min | Plynule min. 20 mm/min | Plynule min. 20 mm/min | 20-1200/450 | 20-1200/450 |
| ĎALŠIE ÚDAJE | ||||||
| Rozmery stola | mm | 2050x2330x 1800 | 3000x2500x 1830 | 3200x2500x 1830 | 2850x3100x 2650 | 2850x3660x 2650 |
| Hmotnosť stroja | Kg | 3400 | 3800 | 4300 | 6500 | 8100 |
| príkon | kVA | 12 | 12 | 12 | 25 | 30 |
Opcie
- Posuv osi "Z" pre rozmerné diely, čelo vretena - stôl 260-760 mm, pre FTU,FTV,FTH 1000,1250,1500
- Plynulý náhon vretena VYSOKÝ/NÍZKY rozsah 5,5 kW
- Plynulý náhon vretena VYSOKÝ/NÍZKY rozsah 7,5 kW
- Plynulý náhon vretena VYSOKÝ/NÍZKY rozsah 11 kW
- Plynulý náhon vretena VYSOKÝ/NÍZKY rozsah 15 kW
- Plynulý náhon vretena VYSOKÝ/NÍZKY rozsah 11 kW, priame rezanie
- Plynulý náhon vretena 40-2500 rpm VYSOKÝ/NÍZKY rozsah 7,5 kW
- Plynulý náhon vretene 40-2500 rpm VYSOKÝ/NÍZKY rozsah 11 kW
- Plynulý náhon vretene 40-2500 rpm VYSOKÝ/NÍZKY rozsah 15 kW
- Číslicová indikácia FAGOR 300 M s lineárnymi stupnicami

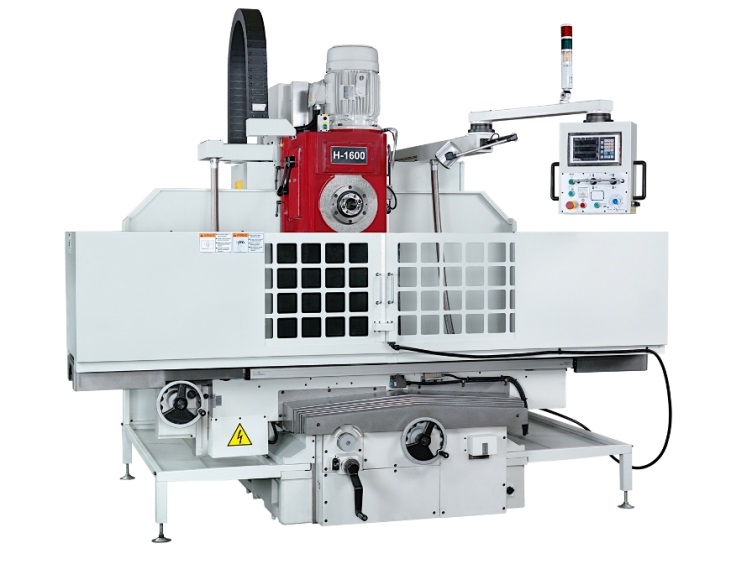

- Číslicová indikácia SINO SDS 6 s lineárnymi stupnicami

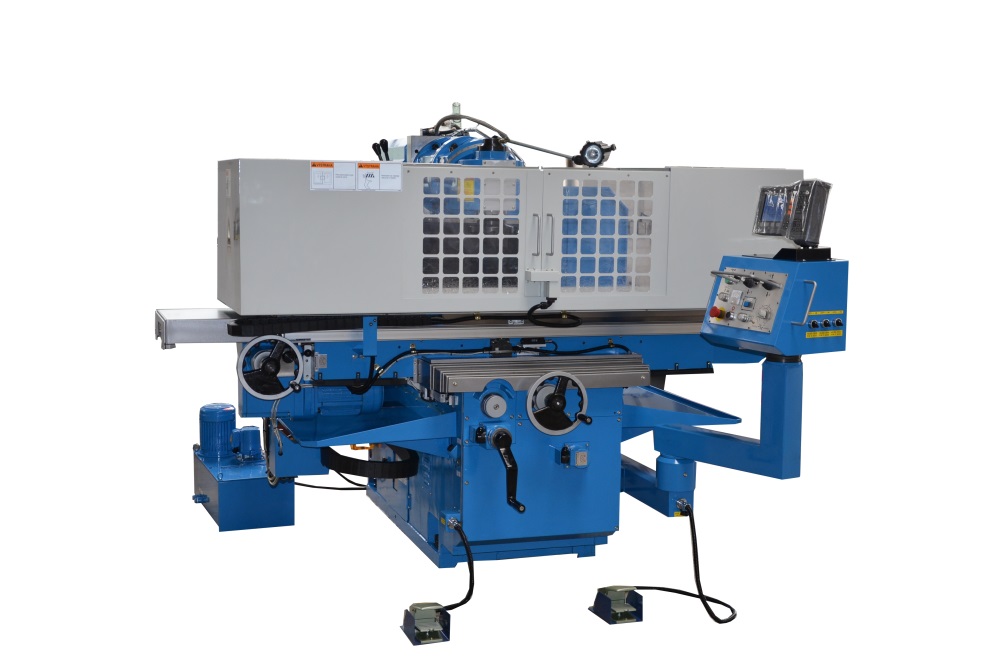

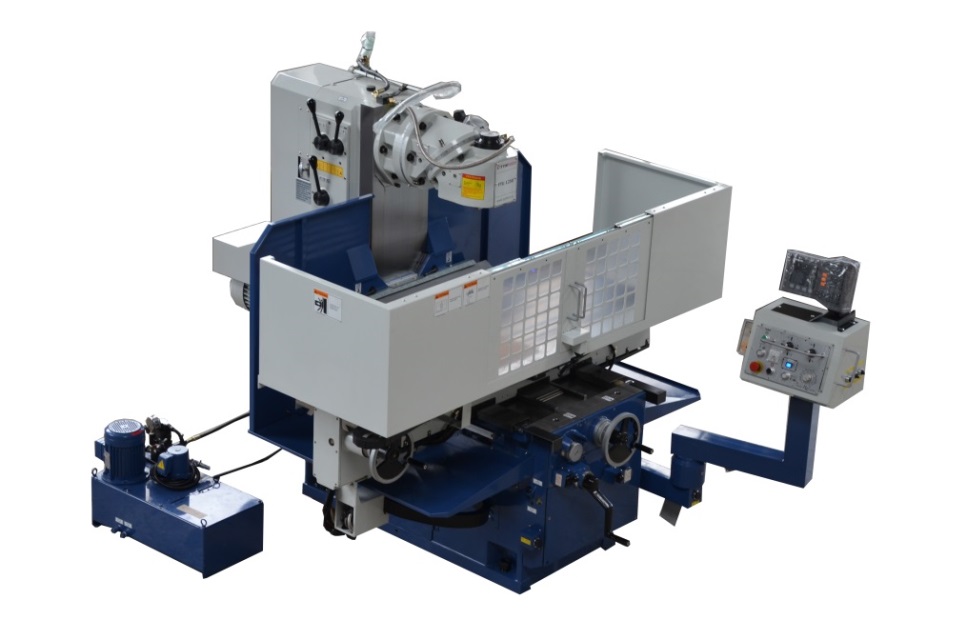

- Číslicová indikácia HEIDENHAIN ND 523 s lineárnymi snímačmi
- Číslicová indikácia HEIDENHAIN ND 780 s lineárnymi snímačmi
- Rámovacie cykly v osiach X, XY, XZ,
- Horné zavesenie ovládacieho panela
- Dolné zavesenie ovládacieho panela
- Sada pre horizontálne frézovanie
- Zväčšená zberná vaňa na záchyt kvapaliny a triesok, dva oddeľovače triesok, dve bočné nádoby na kvapalinu
- Delička DU 250
- Delička DU 320
- Mechanický otočný stôl D 320
- Mechanický otočný stôl D 400
- Mechanický otočný stôl D 500
- Elektromagnetická upínacia doska pre frézovanie 800x400, 1000x500 mm s napájacím zdrojom

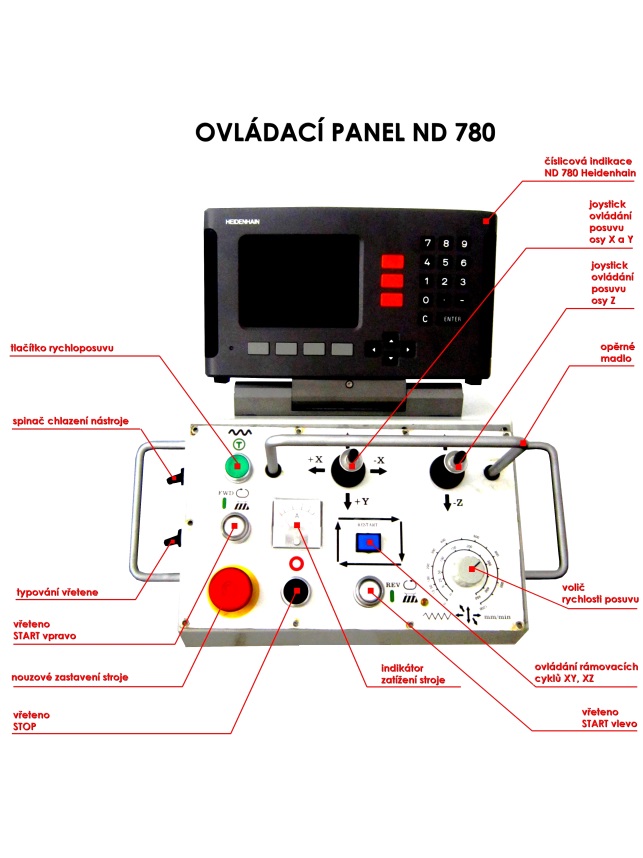

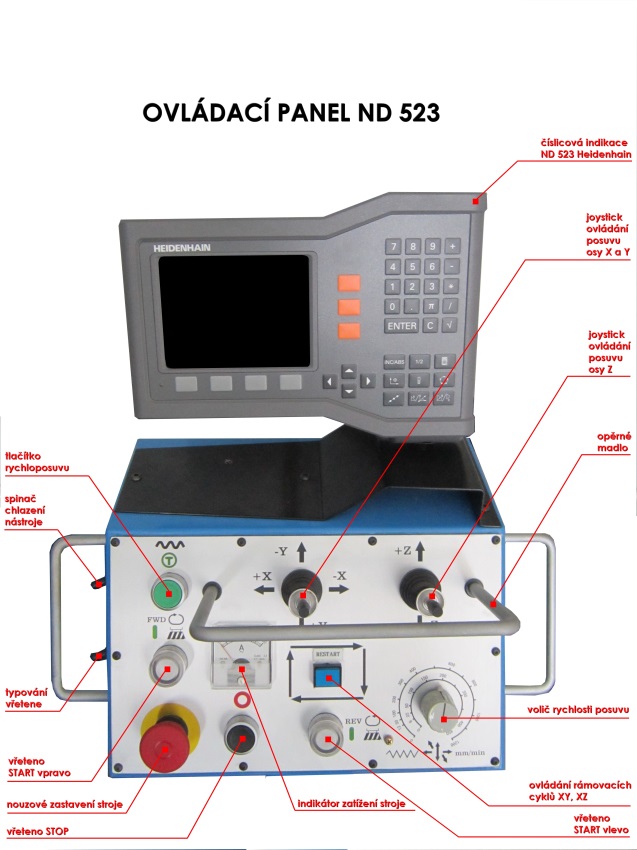

Ovládacie Panely

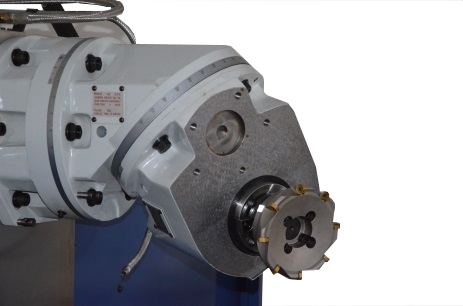

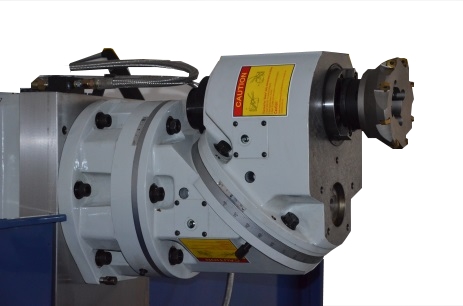

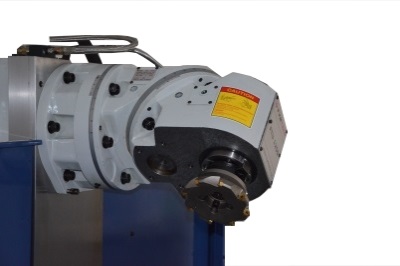

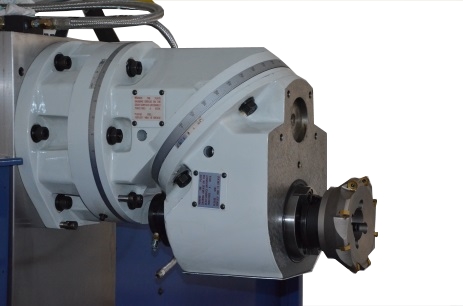

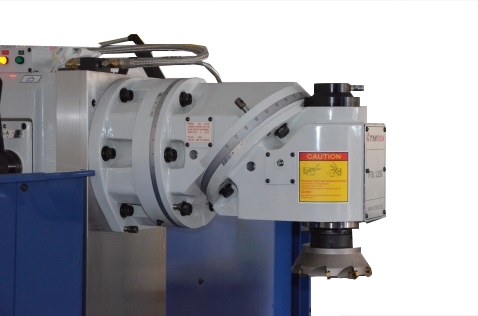

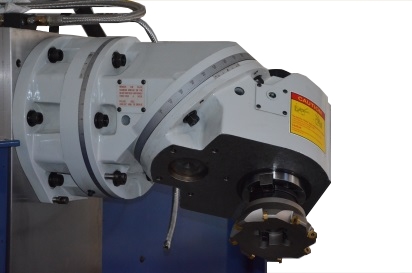

Univerzálna frézovacia hlava

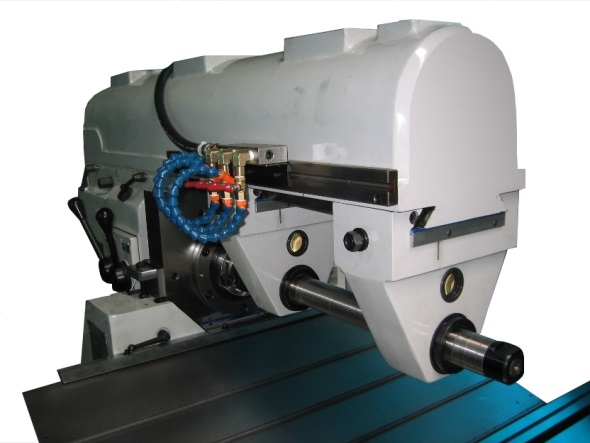

Podperné rameno
Technologické možnosti stroja

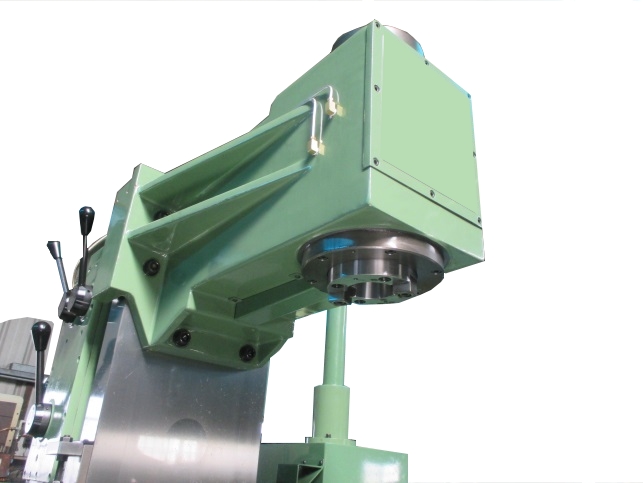

Vertikálna frézovacia hlava
