Popis
CNC univerzálne frézky TYNTECH sú určené pre všestranné použitie pri nerotačním trieskovom obrábaní.
Spĺňajú najvyššie nároky a požiadavky kladené na súčasné výkonové CNC frézovacie stroje. Sú dimenzované aj pre silové frézovacie a vŕtacie operácie, pri ktorých vynikajú svojou tuhosťou, stabilitou a odolnosťou proti vibráciám. Ich úžitkovú hodnotu ďalej zvyšuje rozsiahly program opcií, zvláštneho príslušenstva, možnosťou riadiacich systémov - HEIDENHAIN, FANUC, SIEMENS, FAGOR, MITSUBISHI. Ďalej niekoľko možností krytovania stroja v závislosti od typu prevádzky a operácií. Ich typickou vlastnosťou sú nízke servisné nároky a vynikajúci pomer cena / úžitková hodnota.
- Riadiaci systém podľa ponuky HEIDENHAIN, FANUC, SIEMENS, FAGOR, MITSUBISHI
- Tuhá, stabilná, celoliatinová konštrukcia, odolná proti záťaži a vibráciám
- Ložové prevedenie, konštantné gravitačné namáhanie
- Univerzálna frézovazia hlava nastaviteľná ± 180º - prevedenie FTU
- Vertikálna frézovacia hlava - prevedenie FTV
- Horizontálne podperné rameno s ložiskami, dlhý frézovací trn - prevedenie FTH
- Vreteno ISO 50
- Asynchrónny motor vretena
- Ručné koliečko podľa riadiaceho systému s káblom
- Mechanická prevodovka, ručné radenie 12 prevodových stupňov
- Automatické hydraulické uvoľňovanie nástrojov s elektrickým ručným i nožným ovládaním
- Klzné vedenie X,Y,Z liatinové, zušľachtené HRC 45-50
- Protiplochy klzného vedenia X,Y,Z opatrené klznou hmotou pre elimináciu slip efektu
- kinematika X,Y,Z opatrená kovovými teleskopickými krytmi
- Automatický mazací systém klzných vedení a guličkových skrutiek
- Guličkové skrutky v osiach X,Y,Z všetko Ø 40 mm
- Chladiaci systém vonkajšieho chladenia nástroja kvapalinou
- Jednoduchý CE kryt stola proti trieskam, dve bočné záchytné vane na triesky a chladiacu kvapalinu
- Samostatná zberná nádrž na chladiacu kvapalinu s odlučovačom triesok s čerpadlom
- Halogénové osvetlenie pracovného priestoru
- Bezpečnostné funkcie zastavenia vretena
- Vyrovnávacie skrutky a podložky
ZÁKLADNĚ TECHNICKÉ ÚDAJE
| Model | Jednotky | FTU 1000 CNC FTV 1000 CNC FTH 1000 CNC |
FTU 1250 CNC FTV 1250 CNC FTH 1250 CNC |
FTU 1500 CNC FTV 1500 CNC FTH 1500 CNC |
FTU 1600 CNC FTV 1600 CNC FTH 1600 CNC |
FTU 2000 CNC FTV 2000 CNC FTH 2000 CNC |
| POSUVY | ||||||
| Posuv os X | mm | 1000 | 1250 1500* |
1500 1600* |
1600 | 2000 |
| Posuv os Y | mm | 350 | 500 | 650 | 710 | 710 |
| Posuv os Z | mm | 430 470* |
470 550* |
470 550* |
710 | 710 |
| Výška stola od podlahy | mm | 980 | 1020 | 1020 | 860 | 910 |
| STŮL | ||||||
| Rozmery stola | mm | 1500x360 | 1800x400 1800x500* |
1800x500 1800x600* |
2200x540 | 2600x600 |
| Max. Zaťaženie stola | kg | 800 | 1000 1250* |
1000 1250* |
1500 2000* |
2000 2500* |
| Šírka T-drážiek x počet x rozteč | mm | 18x4x80 | 18x4x80 18x5x80* |
18x5x80 18x6x80* |
18x6x80 | 18x6x100 |
| VŘETENO | ||||||
| Otáčky max | ot/min/počet stupňů | 1750/12 2000/12* 2500 ∞* |
1750/12 2000/12* 2500 ∞* |
1750/12 2000/12* 2500 ∞ * |
1500/8 | 1500/8 |
| Upínaci kužeľ | - | ISO 50 | ISO 50 | ISO 50 | ISO 50 | ISO 50 |
| Motor vretena | kW | 7,5 5,5* 11* |
7,5 11* 15* |
7,5 11* 15* |
11 15* 18.5* |
15 18,5* |
| Krútiaci moment na vretene max. | Nm | 800 500* |
800 1100* 1400* |
800 1100* 1400* |
1100 1400* |
1400 1700* |
| RYCHLOPOSUV, PRACOVNÍ POSUV | ||||||
| Rychlo-posuv os X | m/min | 4 | 4 | 4 | 4 | 4 |
| Rychlo-posuv os Y | m/min | 4 | 4 | 4 | 4 | 4 |
| Rychlo-posuv os Z | m/min | 2 | 2 | 2 | 2 | 2 |
| Pracovný posuv os XY a Z | mm/min | 0-4000/0-2000 | 0-4000/0-2000 | 0-4000/0-2000 | 1.1.4000 | 1.1.4000 |
| Presnosť – polohovania podľa VDI/DGQ 3441 | ||||||
| Presnosť stavania súradníc | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | |
| Presnosť opa-kovaného nabehnutia | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | |
| DALŠÍ ÚDAJE | ||||||
| Rozmery stola | mm | 2050x2660x 1840 | 3000x2660x 1880 | 3200x2660x 1880 | 2850x3100x 1880 | 2850x3660x 2710 |
| Hmotnosť stroja | Kg | cca 3100 | cca 3800 | cca 4300 | 6500 | 8150 |
| Príkon | kVA | 15 | 15 | 15 | 25 | 30 |
Opcie
- plynulý náhon vretena 2 rozsahy 7,5 kW 1750 rpm
- lineárne elektroptické snímače HEIDENHAIN v 3 osiach
- plynulý náhon vretena 2 rozsahy 11 kW 1750 rpm
- plynulý náhon vretena 2 rozsahy 15 kW 1750 rpm
- plynulý náhon vretena VYSOKÝ / NÍZKY rozsah 11 kW, 1750 rpm, priame rezanie
- plynulý náhon vretena 40-2500 rpm VYSOKÝ / NÍZKY rozsah 7,5 kW
- plynulý náhon vretena 40-2500 rpm VYSOKÝ / NÍZKY rozsah 11 kW
- plynulý náhon vretena 40-2500 rpm VYSOKÝ / NÍZKY rozsah 15 kW
- delička ako 4. CNC os plne integrovaná do CNC Ø 200 mm
- delička ako 4. CNC os plne integrovaná do CNC Ø 250 mm
- delička ako 4. CNC os plne integrovaná do CNC Ø 320mm
- otočný-sklopný stôl ako 4. a 5. CNC os plne integrovaná do CNC Ø 200 mm
- otočný-sklopný stôl ako 4. a 5. CNC osa plne integrovaná do CNC Ø 250 mm
- otočný-sklopný stôl ako 4. a 5. CNC osa plne integrovaná do CNC Ø 320 mm
- dotyková meriaca sonda TS 640 HEIDENHAIN , bezdrátový prenos dát
- dotyková meriaca sonda TS 220 HEIDENHAIN vrátane káblového pripojenia
- dotyková nástrojová sonda TT 140 HEIDENHAIN , káblobé pripojenie
- HEIDENHAIN SW I. Opcia 8 – programovanie 4.osi
- HEIDENHAIN SW II. Opcia 9 - programovanie 4. a 5. osi
- sada pre horizontálne frézovanie
- bezpečnostný kryt proti trieskam CE, spoločná zberná nádoba, dva oddelovače triesok,dve nádoby na kvapalinu

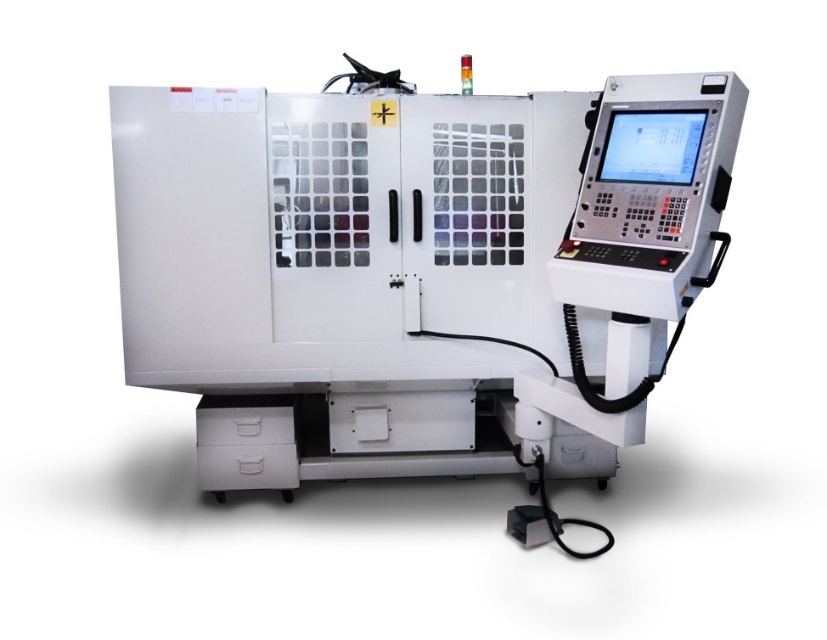

- kabínový kryt, otvárateľný po stranách, dva oddeľovače triesok a nádrže, čerpadlo

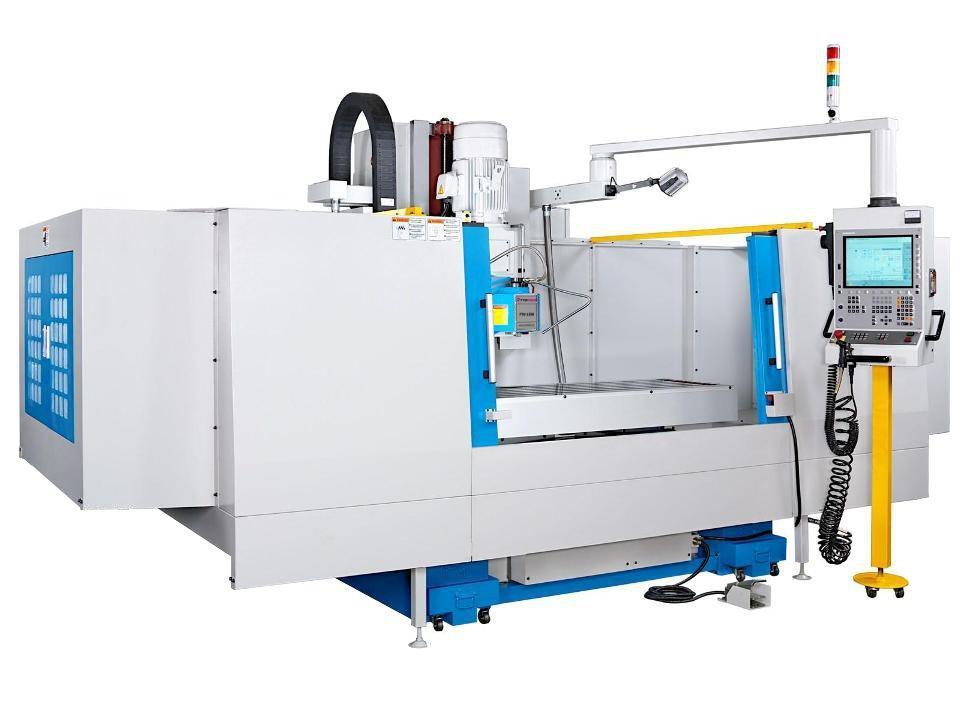

- kompletný kabínový kryt, dva oddeľovače triesok a nádrže, čerpadlo
- magnetická upínacia doska s napájacím zdrojom
