Frézky nástrojárske konvenčné

Univerzálne nástrojárske frézky
FNT 32
FNT 40
FNT 60

Popis

sú určené pre všestranné použitie pri frézovacích a vŕtacích operáciách pre presnú kusovú a malosériovú výrobu. Tuhosť a presnosť stroja sú garantované ako guličkovými skrutkami v osiach X, Y, tak brúsenými, tepelne zušľachtenými vodiacimi plochami v osiach X, Y prizmatickými, v ose Z ploché vedenie.
Stroj je vybavený vertikálne naklápacou frézovacou hlavou s ručne výsuvnou pinolou. Úžitkovú hodnotu frézok zvyšuje pneumatické upínanie, centrálne mazanie guľôčkových skrutiek a vodiacich plôch, duplicitné ovládanie všetkých posuvov, manuálne aj elektronicky, veľmi komfortne, pomocou joystickov. Typickou vlastnosťou týchto frézok sú nízke servisné nároky.


Špecifikácia

  • tuhá, stabilná, vyvážená, preverená celoliatinová konštrukcia
  • konzolové prevedenie s priečne výsuvným vreteníkom
  • vertikálne naklápacia hlava ± 90 ° s mechanicky výsuvnou pinolou Ø100 mm
  • vreteno ISO 40
  • odklápač pre frézovaciu hlavu
  • rameno s ložiskom pre horizontálne frézovanie
  • odnímateľný uhlový stôl
  • pohon vretena cez mechanickú 18 ° prevodovku pre vertikálne frézovanie
  • kinematika X, Y tvorená precíznymi guličkovými skrutkami
  • brúsené tepelne zušľachtené prizmatické vedenie osi X, Y
  • brúsené tepelne zušľachtené ploché vedenie osi Z
  • protiplochy opatrené klznou hmotou pre elimináciu slip efektu
  • pneumatické upínanie nástroja
  • automatické centrálne mazanie vedenia a guľôčkových skrutiek
  • vonkajšie chladenie nástroja kvapalinou
  • ovládací panel s horným zavesením a otočným ramenom
  • lamelový kryt vodiacich plôch osi Z hornej
  • skladaný kryt osi Z spodnej
  • záchytná vaňa na triesky
  • jednoduché krytovanie pracovného stola s bezpečnostným spínačom
  • LED osvetlenie pracovného priestoru
  • návod na obsluhu a údržbu
  • CE osvedčenie

Opcie

  • Číslicová indikácia ND 523 Heidenhain
  • Číslicová indikácia LIMAT
  • Číslicová indikácia na želanie
  • Sklopný otočný stôl 600x400 mm
  • Zverák 125 strojné prestaviteľný
  • Stôl deliaci otočný D 200
  • Stôl deliaci otočný D 200
  • Stôl deliaci otočný D 200
  • Číslicová indikácia polohy magnetická osi X Y Z
  • Stôl deliaci univerzálny SK 8



Technické parametre



Model

Jednotky

FNT 32

FNT 40

FNT 60

Stôl

Upínacia plocha stola

mm

320x750

400x800

500x920

Upínacia plocha stola vertikálna

mm

225x830

250x1060

300x1120

Šírka T-drážok x rozteč x počet pracovný stôl

mm

14x63x5

14x63x6

14x63x6

Šírka T-drážok x rozteč x počet vertikálny stôl

mm

14x126x2

14x63x3

14x63x3

Zaťaženie stola

kg

280

320

350

Posuv

Os X (Manual/Auto)

mm

410/396*

455/450*

600/585*

Os Y (Manual/Auto)

mm

215/200*

380/370*

520/485*

Os Z (Manual/Auto)

mm

392/380*

405/400*

420/410*

Vertikálne vreteno

Výkon motora

kW

2.2

3,75

4

Upínací kužeľ

-

ISO-40

ISO-40

ISO-40

Rozsah otáčiek/počet stupňov

-

40-1600/12⁰

40-2000/18⁰

40-2000/18⁰

Výsuv pinoly

mm

80

80

80

Naklápanie vretena

-

+/-90°

+/-90°

+/-90°

Čelo vretena od stola

mm

65–450

56–448

58-462

Os vretena od stojanu

mm

min. 280/max. 485

min. 165/max. 542

min. 165/max. 552

Horizontálne vreteno

Výkon motora

kW

2.2

3,75

4

Upínací kužeľ

-

ISO-40

ISO-40

ISO-40

Rozsah otáčiek /počet stupňov

ot/min

40-1600/12⁰

40-2000/18⁰

40-2000/18⁰

Vzdialenosť čela vretene od stola

mm

35–415

95–475

95–475

Posuv

Os X

m/min

8–1000

10–1200

10-1200

Os Y

m/min

8–1000

10–1200

10–1200

Os Z

m/min

8–500

10–700

10-700

Rýchloposuv

Os X

m/min

1500

2000

2000

Os Y

m/min

1500

2000

2000

Os Z

m/min

700

1000

1000

Ďalšie údaje

Rozmery stroja

mm

1180x1250x1780

1400x1450x1820

1400x1450x1820

Hmotnosť stroja

kg

1180

1380

1450

* Poznámka: Hodnoty sa môžu líšiť podľa výbavy stroja, zmeny vyhradené

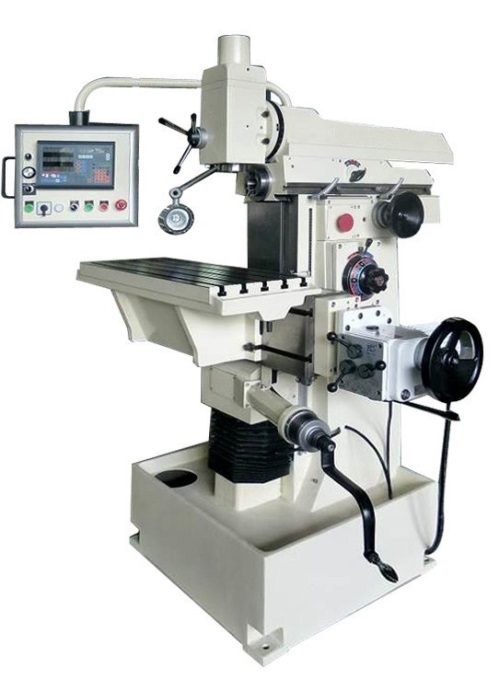

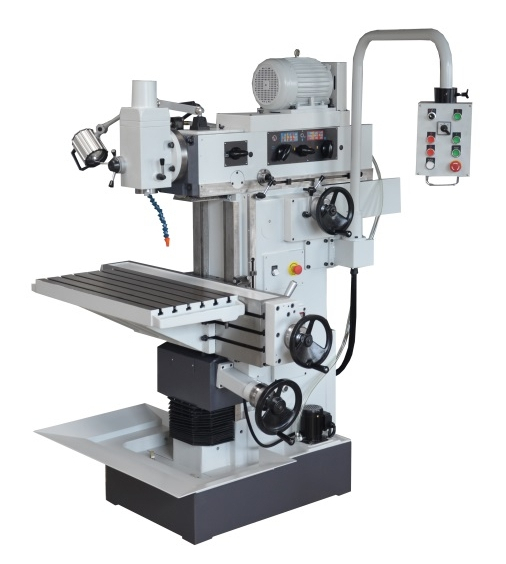

FNT32     FNT40       FNT40 pohľad z boku
