Frézky vertikálne konzolové



Frézky konvenčné konzolové vertikálne VFM

Popis

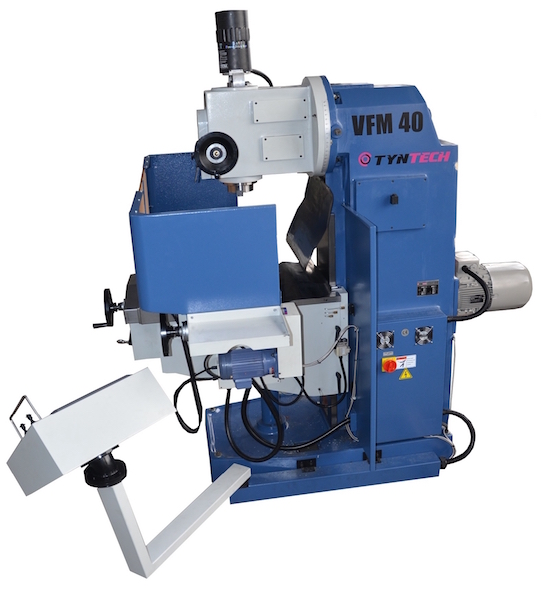

Konvenčná nástrojárska frézkaTYNTECH VFM 40 je určená pre všestranné použitie pri nerotačnom trieskovom obrábaní v strojárstve, kde vyniká svojou presnosťou, tuhosťou, stabilitou a odolnosťou proti vibráciám. Vo svojej kategórii patrí k najmodernejším a veľmi kvalitným strojom s vysokou úžitkovou hodnotou. Spĺňa najnáročnejšie požiadavky obsluhy kladené na túto kategóriu strojov, napr. Duplicitné ovládanie posuvov štandardnými ručnými koliečkami aj pomocou dvoch smerových joystickov XY, Z, osadenie guľôčkových skrutiek, pohon posuvov invertorom s plynulou voľbou rýchlosti, aplikácia odolných kovových teleskopických krytov, natočiteľnou frézovacou hlavou s ručne výsuvnou pinolou s aretáciou, inštalácia pneumatického upínacieho nástroja, číslicová indikácia integrovaná do ovládacieho panela a mnoho ďalších. Úžitkovú hodnotu ďalej zvyšuje rozsiahly program opcií, zvláštnych prevedení a nízke servisné nároky. Frézka TYNTECH VFM 40 tvorí široký, vyvážený celok, ktorého vlastnosti, konštrukcia, spracovanie a výbava sú pripravené splniť najvyššie ciele pre najnáročnejších užívateľov



Špecifikácia

  • konzolové prevedenie, zvislo posuvná konzola s priečne a pozdĺžne posuvným stolom
  • tuhá, stabilná, vyvážená celoliatinová konštrukcia, odolná proti záťaži a vibráciám
  • vertikálna frézovacia hlava natočiteľná z vertikálnej polohy +- 45°
  • mechanicky výsuvná pinola s aretáciou, D 127 mm so zdvihom 80 mm
  • vreteno ISO 50, DIN 2080, 5,5 kW, 500 Nm, 50-1500 ot / min, opcie 2000 ot / min.
  • mechanická prevodovka pohonu vretena, ručné radenie 12 prevodových stupňov
  • kalené plochy klzného vedenia X, Y, Z
  • klzné vedenie Y, Z ploché, X prizmatické
  • protiplochy opatrené klznou hmotou pre elimináciu slip efektu
  • kinematika "Z", opatrená odolnými gumoplastovými kryty s textilným kordom
  • kinematika "Y" opatrená kovovým teleskopickým krytom
  • kinematika "X" opatrená pevnými kovovými krytmi
  • automatický centrálny mazací systém klzných vedení, pohybových skrutiek
  • guličkové pohybové skrutky v osiach X, Y
  • elektromagnetické brzdy v osi X, Y so samostatným odblokovaním
  • trapézová skrutka v osi "Z"
  • pohon posuvov X, Y, Z asynchrónnymi motormi riadeným frekvenčným meničom s plynulým riadením rýchlosti
  • duplicitné ovládanie posuvov, manuálne ručnými kolieskami aj elektronické pomocou dvoch joystickov "X, Y" a "Z"
  • funkcia "mikroposuv" pre nájazd, nastavovanie
  • ozubené kolesá z CrMo ocele, tepelne zušľachtená, brúsená
  • chladiaci systém vonkajšieho chladenia nástroja kvapalinou
  • samostatná zberná nádrž na chladiacu kvapalinu
  • jednoduchý kryt proti trieskam s bezpečnostným elektrickým blokovaním,
  • zadný kryt proti trieskam
  • spodná záchytná vaňa na triesky a chladiacu kvapalinu
  • ručné upínanie nástrojov
  • prachotesná elektrická skriňa
  • LED osvetlenie pracovného priestoru
  • bezpečnostné funkcie zastavenia vretena
  • inštalačné skrutky a podložky
  • návod na obsluhu a údržbu CZ
  • CE osvedčenie



Základné technické údaje

Model

Jednotky

VFM

Posuvy

Posuv v osi X (pracovný stôl)

mm

800*

Posuv v osi Y (pracovný stôl)

mm

380

Posuv v osi Z (konzola)

mm

420

Vzdialenosť čela vretena od stola

mm

30-510

Vzdialenosť osi vretena od stojana

mm

370

Výška stola od podlahy

mm

920

Stôl

Rozmery stola

mm

1600x360 *

Max.zaťaženie stola

kg

800

Šírka T-drážiek x počet x rozteč

mm

18x3x80 *

Vreteno

Otáčky štandart

[ot/min]/ počet stupňov

40-1500 * / 12

Naklopenie vretena



± 45°

Upínací kužeľ



ISO 50*

Motor vretena

kW

5,5 *

Kroutící moment na vřeteni max

Nm

500*

Rýchloposuv, pracovný posuv

Rýchloposuv osi X

m/min

 2

Rýchloposuv osi Y

m/min

 2

Rýchloposuv osi Z

m/min

 0,8

Pracovný posuv v osiach X, Y a Z

mm/min

 Plynule,
min. 25-800/15-500 mm/min

Mikroposuv

mm/min

6-10

pohon X,Y,Z

kW

0,75

Ďalšie údaje

Rozmery stroja

mm

2150x2250x2450

Hmotnosť stroja

kg

2600

Prevádzkový príkon

kVA

10

Prívod stlačeného vzduchu

MPa

0,6-0,8

*Poznámka: Hodnoty sa môžu líšiť podľa výbavy stroja, zmeny vyhradené

Opcie

  •  Ovládací panel horné zavesenie
  •  Rozmer stola 1600x400 mm
  • Posuv stola "X" pozdĺžny 1000 mm
  • Posuv stola "X" pozdĺžny 1100 mm
  • Neštandardný rozmer a počet drážok stola
  • Funkcia "rámovacie cykly" X, X-Y, X-Z, vrátane narážkového systému
  • Motor vretena 7,5 kW / vreteno 800 Nm max.
  • Vreteno ISO 40 DIN 2080
  • Otáčky vretena 60-2000 ot / min.
  • Pneumatické upínanie nástroja
  • Plynulý náhon vretena Inventorom v 2 stupňoch 5,5 kW
  • Plynulý náhon vretena Inventorom v 2 stupňoch 7,5 kW
  • Elektromagnetická upínacia doska 800x400 mm vr. zdroja
  • Číslicová indikácia s elektrooptickými snímačmi X, Y, Z EASSON ES 8
  • Číslicová indikácia s elektrooptickými snímačmi X, Y, Z SINO SDS 6
  • Číslicová indikácia s elektrooptickými snímačmi X, Y, Z HEIDENHAIN ND 523
  • Číslicová indikácia s elektrooptickými snímačmi X, Y, Z HEIDENHAIN ND 780
  • CNC prevedenie (riadiace systémy HEIDENHAIN, FANUC, SIEMENS, Syntec)
  • Uvedenie do prevádzky: oživenie, zaškolenie obsluhy a údržby, odovzdanie
